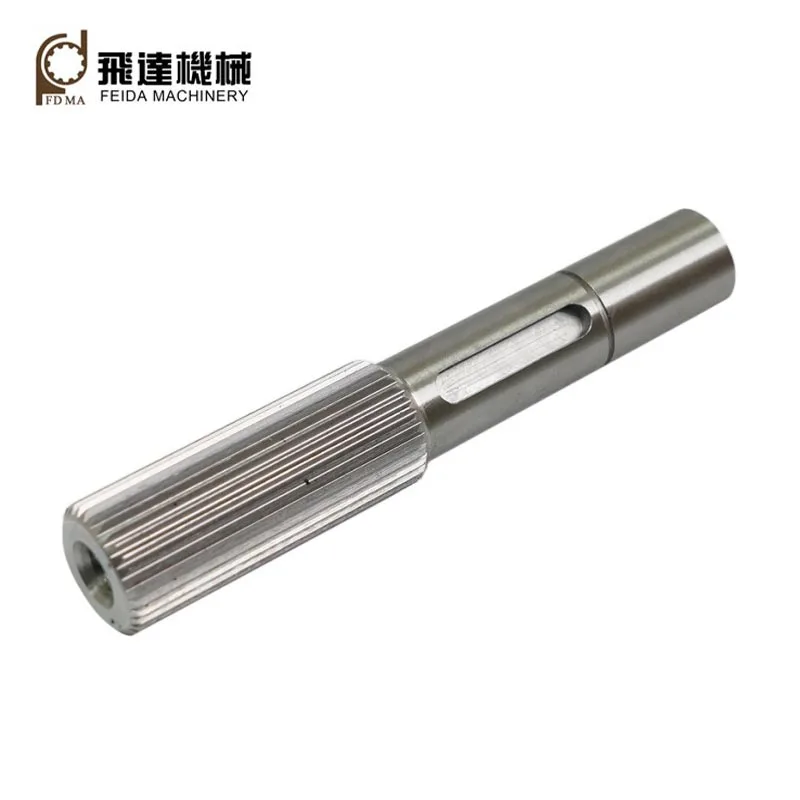

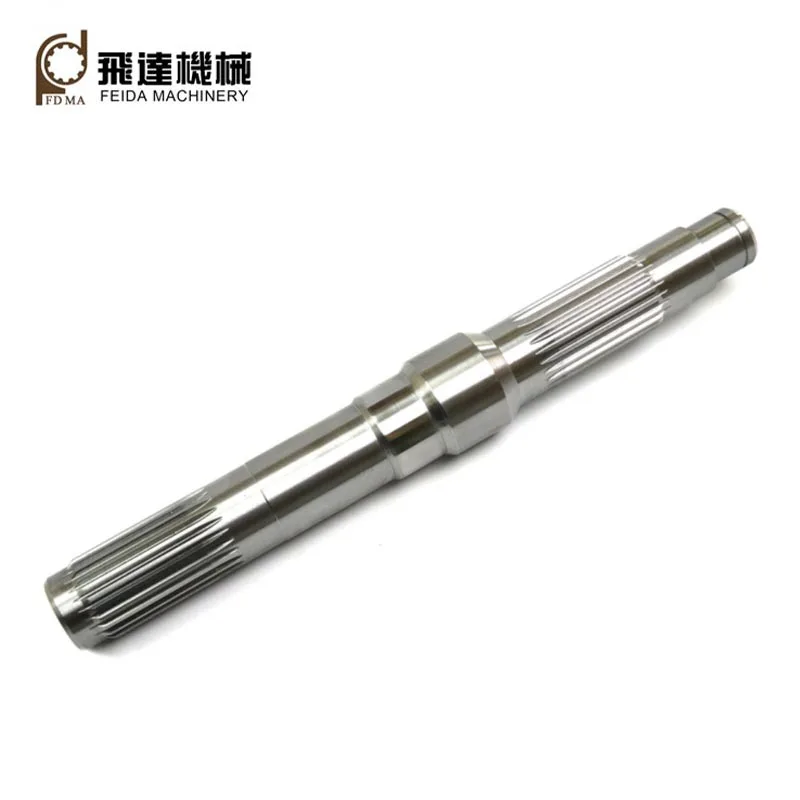

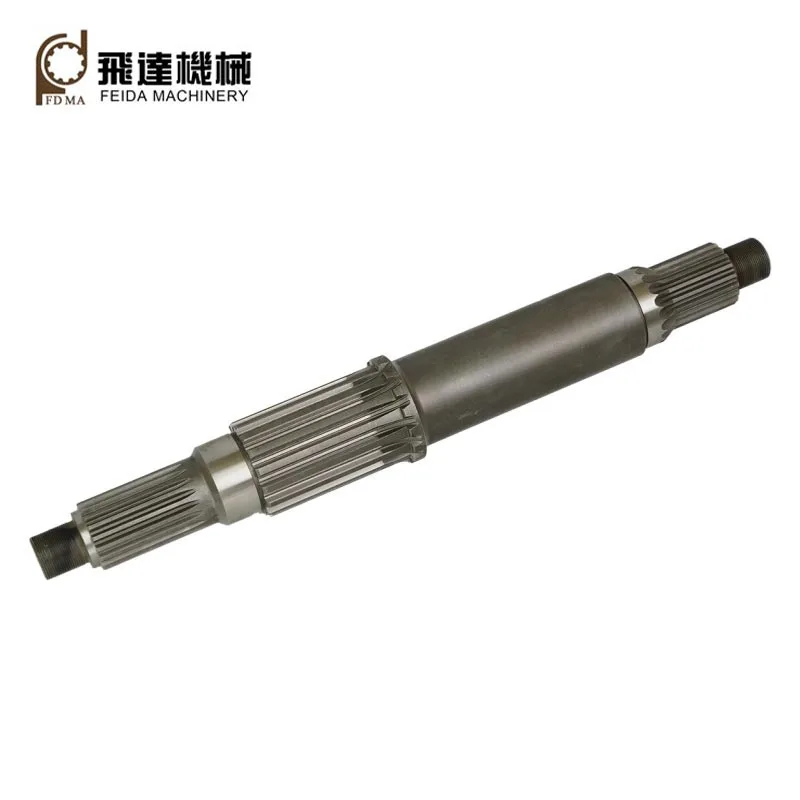

Сплайн біліктері

Feida Machinery зауытында теңшелген шплайн біліктері жоталары немесе тістері бар механикалық құрамдас бөліктер болып табылады. функциясы қосылатын құрамдас бөліктердегі ойықтармен біріктіру арқылы, айналу моментін біріктіретін компоненттерге беру арқылы. беру крутящий момент, сонымен қатар олардың тураланбауды жұту, күшті арттыру, дірілді азайту және шу, құрастыру мен бөлшектеуді жеңілдету, осьтік сырғу және т.б.

Екі жалпы түрі

1.Тікбұрышты: Тік бұрышты (жалпақ) шыңдары мен түбірлері бар тік қырлы тістері болғандықтан, олардың артықшылықтары бар қарапайым дизайн, төмен өндірістік құны және оңай өңдеу және тексеру.
2.Инвольвент: Олардың эвольвентті қисықтары (тісті доңғалақ тістеріне ұқсас), дөңгеленген тіс түбірлері, біркелкі қадамы бар, нәтижесінде өзін-өзі орталықтандыру функциясы, жоғары жүк сыйымдылығы, жоғары беріктік және өзара алмастыру мүмкіндігі.

Негізгі параметр

Модуль: M0.5-5
Дәлдік дәрежесі: ISO/DIN 6-10
Тістердің саны: неғұрлым көп тістер болса, соғұрлым жоғары жүк көтергіштігі
Қысым бұрышы: жалпы мәндер 30, 37,5 және 45 градус.
Кіші қысым бұрышы жоғары жүктеме сыйымдылығын береді; жылжымалы қосылымдар үшін үлкенірек бұрыштар жақсырақ.
Қадам диаметрі: теориялық анықтамалық шеңбер.

Қолданба

Эвольвентті сплайн біліктері үлкен жүктемелер, жоғары орталықтандыру дәлдігі талаптары және үлкен өлшемдері. Олар әдетте кең ауқымда қолданылады, мысалы, автомобильдік қуат беру жүйесі, рульдік басқару механизмдер, қайық қозғалтқыштары, пропеллер жүйелері, лебедкалар, авиациялық қозғалтқыштар, редукторлар, дифференциалдар, трансфер корпустары және т.б.

30 жылдан астам дамудан кейін Feida Machinery-де қазір үш зауыт бар: біреуі механикалық беріліс үшін құрамдас бөліктер, біреуі теңшелген дәлдіктегі бөлшектер үшін, екіншісі қаңылтыр бөлшектер үшін. Біз жоғары сапалы өнім жасай аламыз. сплайн CNC сплайнды өңдеу әдістерін қолданатын біліктерді (мысалы, пісіру, пішіндеу, броштау, тегістеу және т.б.) және жоғары сапалы шикі материалдар (мысалы, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, т.б.).

Бүкіл өңдеу процесі

Шикізат → Соғу → Токарлық → Сплайнды өңдеу → Фрезерлік → Термиялық өңдеу → Тегістеу → Тексеру → Қаптама және жөнелту

Негізгі өндірістік құрал-жабдықтар

30 жылдан астам дамуымен Feida Machinery озық өндірістің толық жиынтығына ие жабдықтар, соның ішінде CNC токарь станогы, CNC тісті доңғалақ, CNC тісті пішіндеу құрылғысы, CNC тісті қырыну станоктары, CNC сплайн брошюралық станок, CNC беріліс тегістеуіш, CNC өңдеу орталығы және т.б.

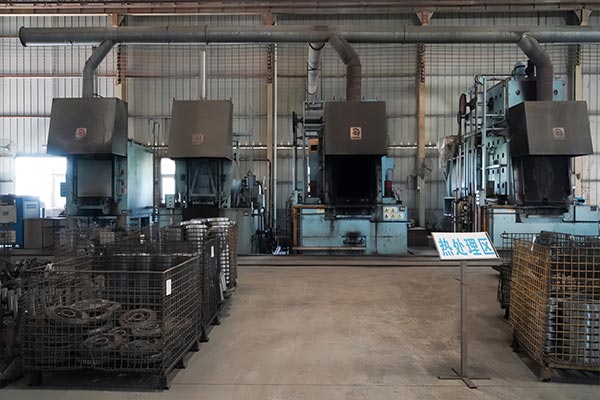

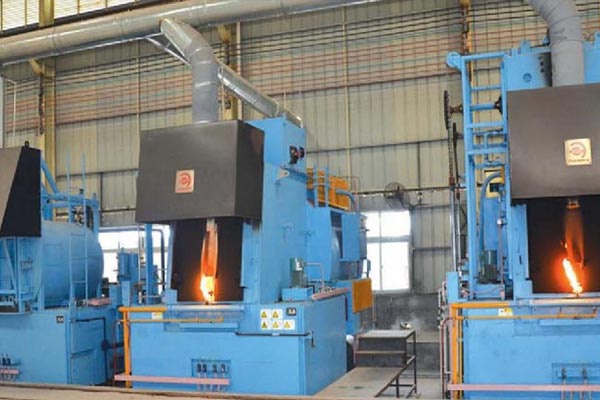

Жылулық өңдеу

Біздің термиялық өңдеу процестеріне сөндіру және шынықтыру, карбюризациялау және сөндіру, жоғары жиілікті шынықтыру, карбонитрлеу, азоттау және т.б. термиялық өңдеу арқылы біздің сплайн біліктерінің механикалық қасиеттері болуы мүмкін оңтайландырылған өте жақсы.

Жиі қойылатын сұрақтар

Дәл бөлшектердің сапасына қалай кепілдік бересіз?

Feida ISO:2015 сапа менеджменті жүйесінің сертификаттауынан өтті.
Біз көп сатылы сапаны бақылау (QC) жүйесін енгіземіз:
Бастапқы мақала инспекциясы (FAI): жаппай өндіріс басталғанға дейін толық өлшемді тексеру.
Процесстегі сапаны бақылау (IPQC): Өңдеу процесі кезінде үлгі алу әрбір 2–3 сағат сайын тексеріледі.
100% Қорытынды тексеру: Әрбір бөлік қаптаманың алдында өлшемдері мен бетінің әрлеуіне соңғы тексеруден өтеді.

Сіздің сатудан кейінгі қызметтеріңіз қалай?

Біз уақтылы техникалық қолдау мен шешімдерді ұсынатын сатылымнан кейінгі қызмет көрсетудің кешенді жүйесін құрдық тұтынушылардың пайдалану кезінде алаңдамауын қамтамасыз ету.
