Сенімді қуат беру үшін тісті дөңгелектерді не қажет етеді?

Тісті дөңгелектер дегеніміз не?

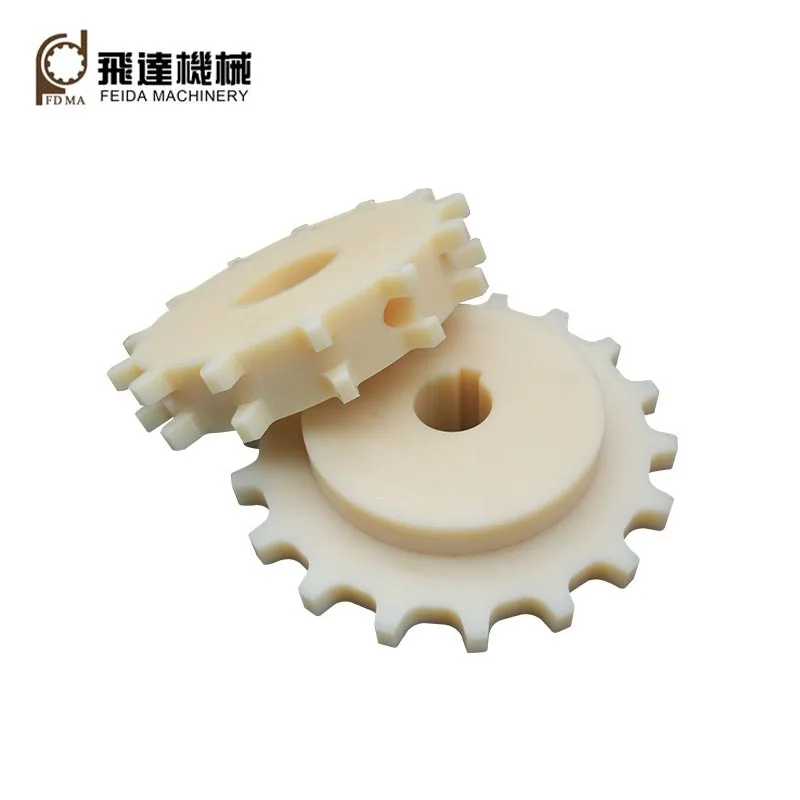

Тісті тісті доңғалақтар – тізбекке қосылуға және айналу қозғалысын беруге арналған тісті механикалық құрамдас бөліктер. Тістер тізбек буындары арасындағы бос орындарға сәйкес келеді, бұл айналу моментін жетекші біліктен жетекті білікке жылжытуға мүмкіндік береді. Бұл оң байланыс жұлдызша жүйелерін үйкеліске негізделген беріліс механизмдерінен ажыратады.

Типтік тісті доңғалақ орталық саңылаудан, хабтан, корпустан және дәл өңделген тістерден тұруы мүмкін. Жабдыққа байланысты жұлдызшаларды қарапайым пластина тәрізді құрамдас бөліктер немесе ауыр жүкті қолдану үшін арналған үлкенірек концентраторлы конструкциялар ретінде жасауға болады.

Өнеркәсіптік машиналарда дұрыс құрастырылған тісті доңғалақтар күрделі жұмыс жағдайларын өңдеу кезінде болжамды қозғалысты сақтауға көмектеседі. Салыстырмалы түрде қарапайым конструкция оларды үнемі ауыстыруды немесе техникалық қызмет көрсетуді қажет ететін жабдық үшін практикалық етеді.

Тісті дөңгелектер қалай жұмыс істейді

The operating principle is straightforward. Айналмалы білікке жетекші жұлдызша жалғанған. Тізбек айналдырылған кезде оның тістері шынжыр шығыршықтарымен немесе шынжыр буындарымен түйіседі. Тізбек жұлдызшаның айналасында қозғалады және механикалық күшті жетектегі білікке қосылған басқа жұлдызшаға береді.

Тізбек өлшемі мен тізбек жылдамдығы арасындағы қатынас трансмиссия жүйесіне тікелей әсер етеді. Кішірек жетек жұлдызшасы үлкенірек жұлдызшамен салыстырғанда басқа жылдамдық пен айналу моментінің қатынасын жасай алады. Сондықтан инженерлер машиналарды жобалау кезінде тістердің санын және жоспарланған беріліс коэффициентін ескеруі керек.

Негізгі ерекшеліктері мен құрылысы

Тісті доңғалақтар қарапайым болып көрінсе де, бірнеше өлшемді және құрылымдық бөлшектер компоненттің сенімді жұмыс істейтінін анықтайды.

Тісті доңғалақтардың жалпы қолданулары

Тізбекті берілістің әмбебаптығы тісті доңғалақтарды көптеген механикалық жүйелерге жарамды етеді. Олардың үйкеліс күшіне сүйенбестен елеулі жүктемелерді беру қабілеті әсіресе өнеркәсіптік ортада пайдалы.

Жұлдызшалар мотоциклдерде, велосипедтерде, ықшам машиналарда, жүк көтергіш жабдықтарда, тамақ өнімдерін өңдеу машиналарында және мамандандырылған автоматтандыру жүйелерінде де кездеседі.

Тісті доңғалақ үшін қолданылатын материалдар

Материалды таңдау тозуға төзімділікке, жүк көтергіштікке, коррозияға төзімділікке, өлшемдік тұрақтылыққа және жалпы қызмет мерзіміне тікелей әсер етеді. Дұрыс таңдау ең қиын қол жетімді материалды таңдауға емес, қолданбаға байланысты.

Таңдаудың маңызды факторлары

Тісті доңғалақтарды тек көрнекі өлшемдерге негізделген таңдау мерзімінен бұрын беріліс ақауларының ең көп тараған себептерінің бірі болып табылады. Сатып алушылар мен инженерлер тапсырыс бермес бұрын толық жұмыс ортасын бағалауы керек.

1. Тізбек үйлесімділігі:Тізбек сериясын, қадамды, ролик өлшемдерін және басқа да сәйкес сипаттамаларды растаңыз.
2. Тіс саны:Жылдамдық, момент және беріліс қатынасы талаптарына сәйкес сәйкес тіс санын таңдаңыз.
3. Саңылау және білік өлшемдері:Саңылау диаметрін, кілттік жолды, орнату бұрандасы талаптарын және орнату конфигурациясын тексеріңіз.
4. Жүктеме сыйымдылығы:Үздіксіз жүктемені, ең жоғары жүктемені, соққы жүктемесін және іске қосу моментін қарастырыңыз.
5. Жұмыс жылдамдығы:Жоғары жылдамдықты жүйелер тіс геометриясына, тепе-теңдікке, майлауға және туралауға мұқият назар аударуды қажет етуі мүмкін.
6. Қоршаған орта жағдайлары:Шаң, су, химиялық заттар, температура және сыртқы әсер материал таңдауына әсер етуі мүмкін.
7. Беттік өңдеу:Қажет болған жағдайда термиялық өңдеу немесе қорғаныш жабындары тозуға немесе коррозияға төзімділікті арттыруы мүмкін.
8. Өлшемдік дәлдік:Тиісті өңдеу тізбектің тұрақты қосылуы және тұрақты жұмысы үшін өте маңызды.

Тісті тісті берілістерге қарсы

Тісті доңғалақ те, кәдімгі беріліс те механикалық қуатты береді, бірақ олар басқаша жұмыс істейді және әртүрлі жүйе конструкцияларына сәйкес келеді.

Біліктердің икемді орналасуын немесе салыстырмалы түрде ұзақ орталық қашықтықты қажет ететін қолданбалар үшін шынжырлы және жұлдызшалы беріліс практикалық шешім болуы мүмкін. Тікелей берілістер ықшам орнату, дәл орналастыру және жоғары жылдамдықты жұмыс басты мәселелер болған жағдайда қолайлырақ болуы мүмкін.

Техникалық қызмет көрсету және ақаулықтарды жою

Трансмиссиялық жүйе нашар ұсталғанда, тіпті дәл жасалған тісті доңғалақтардың мерзімінен бұрын тозуы мүмкін. Профилактикалық қызмет көрсету жоспары жұлдызшаға да, тізбекке де қатысты болуы керек.

• Тістердің тозуын тексеріңіз:Ілінген, үшкірленген немесе біркелкі емес тістер шамадан тыс тозуды немесе тізбекке қатысты мәселелерді көрсетуі мүмкін.
• Тізбектің керілуін тексеріңіз:Шамадан тыс босаңсу немесе шамадан тыс кернеу механикалық кернеуді арттыруы мүмкін.
• Сәйкестікті тексеру:Қате тураланбаған жұлдызшалар біркелкі емес жүктеуге және тізбектің жылдам тозуына әкелуі мүмкін.
• Майлауды сақтау:Сәйкес майлау үйкелісті азайтады және тозуды бақылауға көмектеседі.
• Монтажды тексеру:Босаған бекіткіштер, зақымдалған кілттік ойықтар немесе біліктің қозғалысы дереу түзетілуі керек.
• Қажет болса, тозған компоненттерді бірге ауыстырыңыз:Қатты тозған тізбегі бар жаңа жұлдызшаны орнату жаңа құрамдас бөліктің қызмет ету мерзімін қысқартуы мүмкін.

Сатып алушылар тапсырыс бермес бұрын нені тексеруі керек

Өнеркәсіптік машиналарға арналған тісті доңғалақтарды сатып алу жай ғана бағаны салыстыру емес. Тізбекке немесе жұмыс шарттарына сәйкес келмейтін арзан құрамдас бөлік тоқтап қалуға, қайталанатын ауыстыруға және техникалық қызмет көрсету шығындарының жоғарылауына әкелуі мүмкін.

1. Толық өлшемдік сипаттамаларды сұраңыз.
2. Бар немесе жоспарланған тізбекпен үйлесімділікті растаңыз.
3. Қол жетімді материалды және термиялық өңдеу опцияларын тексеріңіз.
4. Критикалық өлшемдер үшін өңдеу рұқсаттарын тексеріңіз.
5. Қажет болған жағдайда реттелетін саңылау, кілттік жол, хаб және тіс талаптарын талқылаңыз.
6. Жаппай тапсырыстар үшін өндіріс көлемін және орау талаптарын нақтылаңыз.
7. Күрделі қолданбалар үшін техникалық сызбаларды немесе үлгілерді сұраңыз.
8. Жеткізушінің өндірістік мүмкіндіктерін және сапаны бақылау процесін бағалаңыз.

OEM машиналарын өндірушілер үшін теңшелген тісті доңғалақтар ерекше құнды болуы мүмкін. Компонентті стандартты құрамдас бөлікті орналастыруға мәжбүрлеудің орнына, жабдықтың нақты білігінің өлшемдері, беріліс талаптары, орнату шектеулері және күтілетін жұмыс ортасы бойынша жасауға болады.
