Металлдан жасалған түзу конусты тісті берілістерді өнеркәсіптік электр қуатын беру үшін сенімді ететін не?

Мазмұны

1. Металлдан жасалған түзу конустық беріліс дегеніміз не
2. Негізгі құрылымдық ерекшеліктері
3. Материалды және термиялық өңдеуді қарастыру
4. Дизайн өнімділікке қалай әсер етеді
5. Өнеркәсіптік қолданбалар
6. Сатып алушылар тапсырыс бермес бұрын нені тексеруі керек
7. Өндіріс және сапаны бақылау
8. Жалпы проблемалар және олардың себептері
9. Тікелей конустық беріліс және спиральды конустық беріліс
10. Реттелетін металл түзу конустық беріліс
11. Жиі қойылатын сұрақтар
12. Қорытынды

1. Металлдан жасалған түзу конустық берілістер дегеніміз не

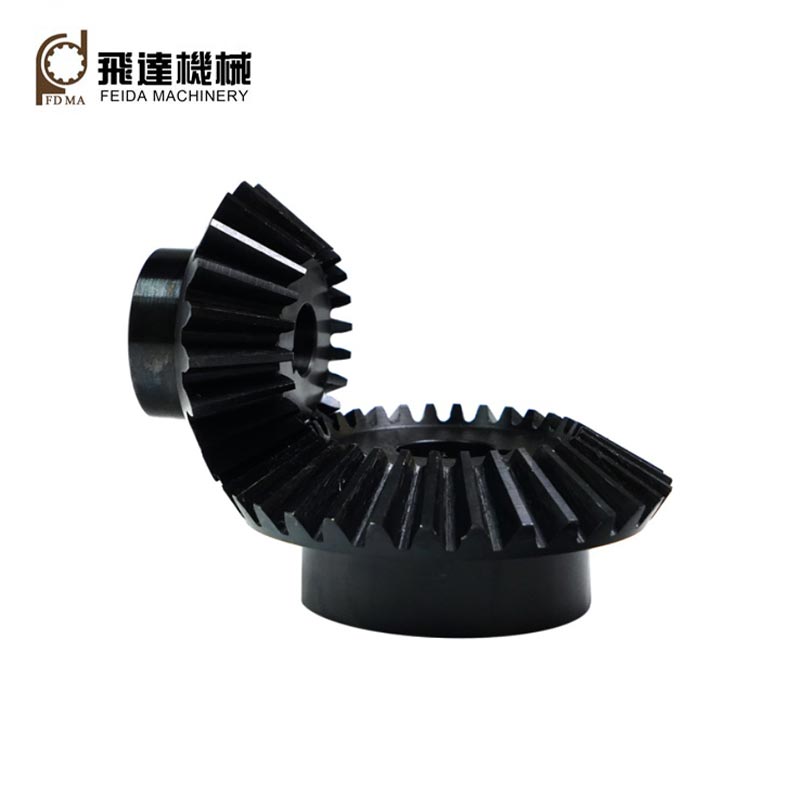

Металл түзу конустық тісті доңғалақтар – конустық конустың бетінде орналасқан түзу тістері бар конустық беріліс. Конусты тісті доңғалақтардың жұбы торланған кезде, олар қуат беру бағытын өзгерте отырып, қиылысатын біліктердің арасында қозғалысты тасымалдай алады.

Цилиндрлік тісті берілістермен салыстырғанда, конустық берілістің геометриясы үш өлшемді, өйткені оның тіс өлшемдері бет ені бойынша өзгереді. Сондықтан тістің пішіні, қадам конусы, біліктің бұрышы, беттің ені, артта қалу және орнату орны оқшауланған өлшемдер ретінде емес, толық жүйе ретінде қарастырылуы керек.

Тікелей конустық берілістерді қолдану күрделірек қисық тісті конструкциялармен байланысты жоғары жылдамдықты тегіс қосуды қажет етпегенде ерекше тартымды болады. Олардың салыстырмалы түрде қарапайым тіс орналасуы белгілі бір төмен және орташа жылдамдықты механикалық жүйелер, ықшам жабдық, машина жетектері және ауыстыру қолданбалары үшін тиімді болуы мүмкін.

2. Негізгі құрылымдық ерекшеліктері

Сенімді беріліс оның геометриясын нақты түсінуден басталады. Бірнеше параметрлер үйлесімділікке, жүктеме сыйымдылығына және орнатуға тікелей әсер етеді.

3. Материалды және термиялық өңдеуді қарастыру

Материалды таңдау металл редукторларды сатып алу кезіндегі маңызды шешімдердің бірі болып табылады. Жеңіл жүктелген орау механизмінде қолданылатын беріліс жоғары момент кезінде үздіксіз жұмыс істейтін берілістерден мүлде басқа талаптарға ие.

Жалпы инженерлік таңдауларға көміртекті болаттар, легирленген болаттар, тот баспайтын болаттар және басқа мамандандырылған металл сорттары кіреді. Тиісті материал жүктемеге, жұмыс ортасына, коррозияға ұшырауға, жылдамдыққа, күтілетін қызмет мерзіміне, өндіру әдісіне және қол жетімді термиялық өңдеуге байланысты.

• Көміртекті болат:Орташа өнімділік талаптары қолданылатын шығындарға сезімтал механикалық қолданбалар үшін жиі қарастырылады.
• Легирленген болат:Жоғары беріктік, тозуға төзімділік немесе термиялық өңдеу мүмкіндігі қажет болғанда қолайлы.
• Тот баспайтын болат:Коррозияға төзімділік маңызды мәселе болған жағдайда пайдалы.
• Термиялық өңдеуден өткен болат:Дұрыс көрсетілген кезде қолайлы негізгі қасиеттерді сақтай отырып, қаттырақ жұмыс бетін қамтамасыз ете алады.

Термиялық өңдеуді ешқашан беріліс конструкциясынан тәуелсіз таңдауға болмайды. Қаттылық, қолданылатын жағдайда корпустың тереңдігі, негізгі қасиеттер, өлшемдік тұрақтылық және кейінгі әрлеу талаптары барлығын бірге қарастыру керек.

4. Дизайн өнімділікке қалай әсер етеді

Тісті берілістің өнімділігі геометрия, материал, өндірістік дәлдік, орнату, майлау және пайдалану шарттары арасындағы өзара әрекеттесу арқылы анықталады. Теориялық тұрғыдан қолайлы редуктор, егер түйісетін құрамдас бөліктер дұрыс тураланбаса, әлі де нашар жұмыс істей алады.

5. Өнеркәсіптік қолданбалар

Металл түзу конустық берілістерді өте күрделі беріліс конфигурациясын қажет етпестен бұрыштық қуат беруді қажет ететін механикалық жүйелерде табуға болады.

• Өнеркәсіптік машиналар мен трансмиссиялық жинақтар
• Материалды өңдеу жабдықтары
• Қаптама машиналары
• Тасымалдау жүйелері
• Ауыл шаруашылығы машиналары
• Станоктар және көмекші механизмдер
• Автокөлік және көлікпен байланысты механикалық жүйелер
• Жалпы мақсаттағы электр қуатын беру құрылғысы
• Арнайы механикалық жинақтар

Тікелей конустық берілістердің жарамдылығы нақты жұмыс жағдайларына байланысты. Жоғары жылдамдықты талап ететін, аз шуыл талаптары бар қолданбалар басқа конустық беріліс конфигурациясын қажет етуі мүмкін, ал қарапайым жүйелер түзу тістердің қарапайым геометриясын пайдалана алады.

6. Сатып алушылар тапсырыс берер алдында нені тексеруі керек

Сатып алу кезінде көптеген мәселелер туындайды, себебі сатып алушы тек өнімнің атауын және негізгі диаметрін береді. Ауыстыру немесе реттелетін беріліс үшін өндірушіге жоспарланған беріліс қатынасын жаңғырту үшін жеткілікті ақпарат қажет.

Түпнұсқа беріліс қол жетімді болса, сызбаны, үлгіні, өлшемдері бар фотосуреттерді немесе берілістің толық сипаттамасын беру байланыс қателерін айтарлықтай азайтады. Ауыстыру жобалары үшін жұптық беріліс туралы ақпарат бірдей маңызды, өйткені екі беріліс жұп ретінде үйлесімді болуы керек.

7. Өндіріс және сапаны бақылау

Өндіріс сапасы тістің жанасуына, өлшемдік консистенцияға, жүріс тәртібіне және қызмет ету мерзіміне тікелей әсер етеді. Тікелей конустық тісті доңғалақтардың конустық геометриясы бар, сондықтан тіс пішінін және оған қатысты өлшемдерді басқару үшін қолайлы жабдықты, құрал-саймандарды, өлшеу әдістерін және процесті басқару қажет.

Сенімді өндіріс процесі әдетте материалды тексеруді, дайындаманы дайындауды, тістерді кесуді, қажет болған жағдайда термиялық өңдеуді, әрлеуді, өлшемді тексеруді және соңғы сапаны тексеруді қамтиды. Қолдану түріне қарай тексеру тіс өлшемдерін, ағып кетуді, саңылауларды, тесік өлшемдерін, қаттылықты, беттің күйін және жұптау өнімділігін қамтуы мүмкін.

Арнайы өнеркәсіптік тапсырыстар үшін сатып алушылар өндіріс үлгілерінің қалай бекітілгенін және сериялық өндіріс кезінде өлшемдік консистенцияның қалай сақталатынын сұрауы керек. Сызбалар, рұқсаттар, материалдар және тексеру талаптары туралы нақты хабарлай алатын жеткізуші қымбат қайталау жұмыстарын болдырмауға көмектеседі.

8. Жиі кездесетін мәселелер және олардың себептері

9. Тікелей конустық тісті доңғалақ және спиральды конустық беріліс

Тікелей және спиральды конустық берілістердің екеуі де қиылысатын біліктердің арасында қуат береді, бірақ олардың тіс геометриясы әртүрлі. Тікелей конустық тісті берілістерде тік конустық тістер, ал спиральді конустық тістілерде қисық тістер қолданылады.

Сәйкес конфигурация жылдамдыққа, жүктемеге, шу талаптарына, орнату кеңістігіне, өндіріс мүмкіндігіне және жалпы жүйе талаптарына байланысты. Сондықтан тіс үлгілерін оқшауланған түрде салыстыру арқылы емес, құрылғыға сәйкес беріліс таңдалуы керек.

10. Реттелетін металл түзу конустық берілістер

Қолданыстағы өлшемдер машинаға сәйкес келгенде стандартты беріліс ыңғайлы. Дегенмен, көптеген өнеркәсіптік жобалар теңшелген берілістерді қажет етеді, себебі қол жетімді орнату кеңістігі, біліктің орналасуы, жүктеме, орнату интерфейсі немесе ауыстыру өлшемдері стандартты емес.

Jinjiang Feida Machinery Co., Ltd. инженерлік сызбаларға, үлгілерге, өлшемдік талаптарға немесе қолданбалы ақпаратқа негізделген теңшелген металл редуктор компоненттерін қажет ететін жобалар үшін қарастырылуы мүмкін. B2B сатып алушылар үшін ең пайдалы бастапқы нүкте «түзу конустық берілістерге» жай ғана баға сұраудан гөрі толық техникалық сипаттама болып табылады.

Бұл ақпарат өндірушіге ұсынылған дизайнның, материалдың, өңдеу бағытының және сапа талаптарының жоспарланған қолданбаға сәйкестігін бағалауға мүмкіндік береді.

11. Жиі қойылатын сұрақтар

12. Қорытынды

Металл түзу конустық тісті берілістер қиылысатын біліктер арқылы сенімді бұрыштық қуат беруді қажет ететін механикалық жүйелер үшін практикалық шешім болып қала береді. Олардың салыстырмалы түрде қарапайым тіс геометриясы оларды техниканың кең ауқымында пайдалы етеді, әсіресе қолданба өте тыныш жоғары жылдамдықпен жұмыс істеуге қарағанда сенімді беріліс қорабына, ықшам орнатуға, басқарылатын өндірістік талаптарға және техникалық қызмет көрсетуге көбірек көңіл бөлгенде.

Сатып алушылар үшін ең маңызды қадам редуктор сипаттамасын нақты жұмыс ортасымен сәйкестендіру болып табылады. Тістердің саны, геометриясы, материалы, қаттылығы, бетінің ені, біліктің бұрышы, жылдамдық, айналу моменті, туралау, майлау және өндіруге төзімділіктердің барлығы өндірісті бастамас бұрын ескерілуі керек.

Ауыстырылатын құрамдас бөліктер, өндіріс топтамалары немесе тапсырыс бойынша жобаланған беріліс бөліктері қажет пе, анық техникалық байланыс үйлесімділік мәселелерін және қажетсіз әзірлеу шығындарын азайтуға көмектеседі.Jinjiang Feida Machinery Co., Ltd.жоба спецификациялары мен қолданба қажеттіліктеріне негізделген реттелетін беріліс талаптары бойынша тұтынушылармен жұмыс істей алады.

Арнайы металдан жасалған түзу конустық беріліс керек пе?

Сызбаңызды, үлгіні, өлшемдерді, материал талаптарын немесе қолданба туралы мәліметтерді Jinjiang Feida Machinery Co., Ltd компаниясымен бөлісіңіз. Біздің команда техникалық сипаттамаларды бағалауға және сіздің техникаңыз үшін қолайлы теңшелген редуктор шешімін талқылауға көмектесе алады. Бізбен хабарласыңы.
